伺服壓力機是由伺服電機驅動和控制的，伺服電機可以快速靈活地控制壓力機的沖壓過程，而沖壓過程中的關鍵參數是位移壓力和壓頭，現有的伺服壓力機沒有監控整個沖壓過程中應力與位移關系的裝置或方法，即缺乏對沖壓全過程的定量監控，加工過程中的位移壓力關系是否正常，無法判斷整個加工過程是否正常。

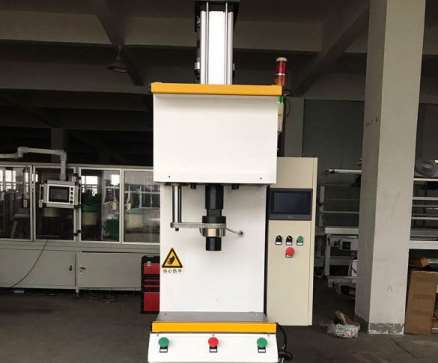

　　伺服壓力機安裝平臺的中心設置有壓腳，在壓力機底座上設置一個左右對稱分布的立柱，立柱下端安裝在上方平臺橫梁上方的壓腳上，橫梁兩端活動件分別設置在立柱兩側，橫梁端面在固定壓頭作用下活動，活動梁上端為框架形狀，連接支架在活動梁上方設有頂板梁。

　　頂梁固定在兩根立柱的上端，橫梁上端設有壓縮裝置，壓縮裝置由固定在外側的伺服電機驅動，壓縮裝置的壓桿向下伸入連接支架內，連接支架上設有壓力傳感器。

　　壓力傳感器固定在活動梁的上表面上，位于壓力桿的正下方，本實用新型設有壓力傳感器和位移傳感器，然后安裝外部工業計算機系統，壓力傳感器和排量傳感器通過數據線連接。
