伺服壓力機是由伺服電機驅動和控制的，伺服電機可以快速靈活地控制壓力機的沖壓過程，沖壓過程中的關鍵參數是位移壓力和壓頭，現有的伺服壓力機在整個沖壓過程中沒有監(jiān)測應力與位移關系的裝置或方法，即缺乏對整個沖壓過程的定量監(jiān)測，加工過程中的位移壓力關系是否正常，無法判斷整個加工過程是否正常。

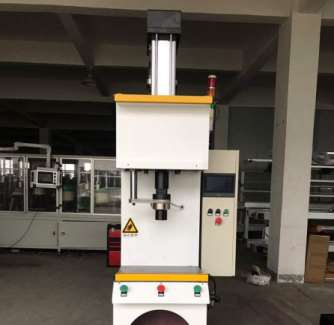

　　伺服壓力機包括安裝平臺，中心設有壓力機安裝平臺壓腳，立柱在壓力機底座兩側對稱分布，立柱下端在安裝平臺上方架設橫梁壓腳，橫梁兩端活動件分別設置在立柱兩側，固定壓頭下橫梁端面活動件，活動橫梁上端為框架狀，連接支架在活動橫梁上方設有頂梁。

　　頂梁固定在兩根立柱的上端，梁的上端設有壓緊裝置，裝置由固定在外側的伺服電機驅動，壓具的壓桿向下伸入連接支架內，連接支架上設有壓力傳感器。

　　壓力傳感器固定在活動梁的上端面上，位于壓力桿的正下方，位移傳感器設置在活動梁與安裝平臺之間，位移傳感器位于壓座旁邊，本實用新型先安裝壓力傳感器和位移傳感器，再安裝外部工控機系統。
